手動永磁吸盤內部結構

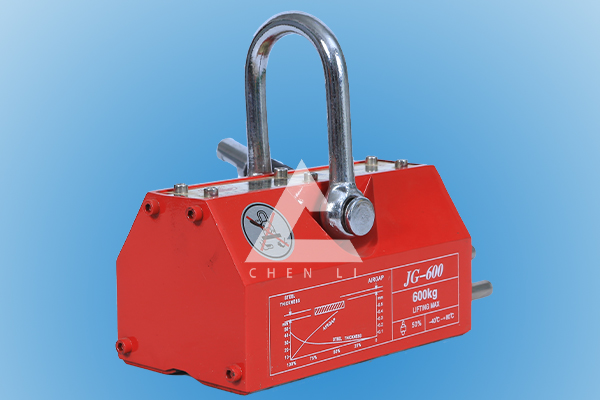

手動永磁吸盤作為磁力吊具可以吊裝不同類型的鋼材鋼板等，其不需要借助電力就可以完成吊運。其結構利用了磁極相斥和相吸，底部V型槽的設計方便更好地吸住工件和圓鋼。之所以稱為永磁，是因為其采用的稀土釹磁鐵各個方向都有磁性，是很多領域常使用的永磁鐵。

永磁起重器內部結構

1. 主要由面板、磁鐵、滑動磁塊、卡條、手柄等配件組成，內部就是磁鐵塊，為了使其表面平整規則方便使用，采用精銑四面的工藝進行加工，中間為圓孔手柄轉動位置，多個永磁吸盤使用時通過控制磁極產生吸力或者退磁。圓孔通過車床鏜孔工藝完成。

2. 孔的大小影響著磁力，磁塊會放置在外殼和盤軸里面，其放置的方向決定著能否正常使用。其原理是利用了 磁通的連續性通過磁場的疊加實現的不同吸力，它的磁路可以設計成多個磁系，通過磁系的相對運動實現吸力的增加和相消。

通過內部兩部分磁鋼的N點和S點配合，其物體磁性不會對人體造成傷害，在搬運大的鋼材工件、沖壓模具以及鋼板當中都有較多的使用。
